SKX-2000SUP+心電信號模擬儀（液晶顯示各種異常波）

SKX-2000SUP+型，心電信號模擬儀是具有寬廣的信號幅度范圍，可以模擬出多種幅度、頻率的心電類信號，30多條異常波形信號。

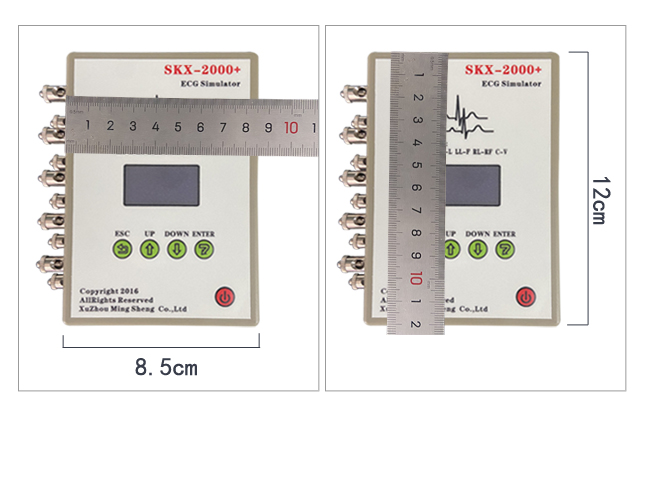

尺寸重量說明（以下均為手工測量，可能略有誤差，具體以實物為準）

名稱	長（cm）	寬（cm）	高（cm）	重量（g）
儀器	8.5	12	3.2	226
包裝盒（內含儀器）	25	19	7	530

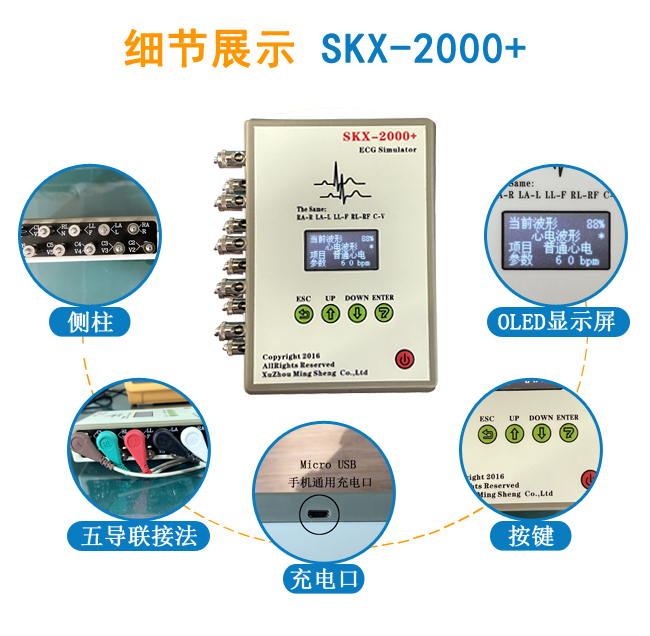

SKX-2000SUP＋型心電信號模擬儀特點如下

① 采用10個萬用心電接頭，可以方便快捷連接監護儀、心電圖機等心電類產品導聯線。

② 12導聯同步心電信號輸出，輸出不同的12導心電波形。

③ 內置18650大容量鋰電池，電源管理模塊，在使用過程中保證電源穩定、低干擾的輸出。

選配標準的micro usb通用接口電源充電器。

④ 采用菜單式操作，參數更改簡單、方便、快捷，方便用戶設置。

⑤ 采用OLED顯示屏，顯示菜單內容。

⑥ 簡單的按鍵操作，菜單管理，使用簡單方便。

⑦ 內置中英文的波形設置說明，輕松了解波形設置及參數選擇。

⑧ 可選配有創壓IBP（電信號）。

SKX-2000SUP＋模擬儀的待機工作時間

① 當電量顯示為0%的時候開機狀態下，模擬儀可以再工作1分鐘后自動關機，如果選擇任意按鍵，

則定時關機進行延時，直至1分鐘內無按鍵處理后自動關機。

② 當電量顯示為10%的時候開機狀態下，模擬儀可以再工作5分鐘后自動關機，如果選擇任意按鍵，

則定時關機進行延時，直至5分鐘內無按鍵處理后自動關機。

③ 當電量低于0%時模擬儀，將不能再次開機。

SKX-2000SUP＋的注意事項

① SKX-2000SUP＋心電模擬儀可以對心電類設備進行定標，定標導聯僅限于Ⅱ，即RA-LL端輸出的信號幅度，

連接心電設備的RA導聯至模擬儀的RA端，LL導聯至模擬儀的LL端，則心電設備采集的信號滿足軟件中設置的信號幅度范圍0.1mV-4mV；

② 心電波形中的波形幅度是0.5mV，1mV，2mV，3種固定幅度可選擇更改；

③ 如果定標其他導聯時，請按照下列方法進行定標：

A、Ⅰ導聯定標：請將導聯線RA連接至模擬儀RA端，導聯線LA連接至模擬儀LL端，此時心電設備采集的信號就是Ⅰ導聯的定標信號；

B、 C導聯定標：請將RA、LA、LL并聯后連接至模擬儀RA端，C1或者其他胸導聯連接至模擬儀LL端，此時采集到的C1（或者其他胸導聯）則為標準的

定標信號；

④ 關于偏置電壓的檢測方法，當測試正向偏置時，請選擇正弦波形，并連接心電設備的RA至模擬儀的LL端，心電設備的LL至模擬儀的RA端進行正偏置電

壓測試；當測試負偏置電壓時，請選擇正弦波形，并連接心電設備的RA至模擬儀的RA端，心電設備的LL至模擬儀的LL端進行負偏置電壓測試；

⑤ 當連續一分鐘內沒有按鍵操作時，屏幕將會自動關閉，按任一按鍵后屏幕恢復顯示，在屏幕關閉后，指示燈開始工作，每5秒閃爍一次；屏幕恢復顯示

后，指示燈停止閃爍；

SKX-2000SUP＋與心電設備的連接

① 心電圖機接法：RA-R（右手），LA-L（左手），LL-F（左腿），RL-RF（N）（右腿），C1-C6（V1-V6）胸導；

② 監護儀接法：RA-右手（白色），LA-左手（黑色），LL-左腳（紅色），RL-右腳（綠色），C1-C6胸導（棕色）；

③ 三導聯接法：RA-右手（白色），LA-左手（黑色），LL-左腳（紅色）；

或者采集導聯為Ⅱ時：

RA-右手（白色），LL-左腳（紅色），RL-（參考地、反饋點）；

或者采集導聯為Ⅰ時：

RA-右手（白色），LA-左手（黑色），RL-（參考地、反饋點）；

④ 兩導聯接法：采集導聯為Ⅱ時請連接RA-LL，采集導聯為Ⅰ時請連接RA-LA；

⑤ 歐標對應接法：L-LA R-RA RF(N)-RL F-LL C1-C6（V1-V6）;

本模擬儀的波形類型一共有13種，分別是

序號	波形類型	簡介
1	心電波形	兩種不同的模擬人體的心電波形
2	尖角波形	用于檢測心率準確度及心率范圍的波形
3	校準波形	用于校準心電設備幅度的標準幅度信號
4	心率不齊	MIT數據庫中的四種心率不齊波形，用于檢測心電類設備心率性能
5	方波	用于檢測心電設備的曲線掃描速度及時間常數性能
6	正弦波	用于檢測幅頻特性等相關性能
7	呼吸波	檢測具有呼吸功能的心電設備中的呼吸參數性能
8	三角波形	可改變底部寬度的三角波形，用于檢測對不同寬度的R波識別率
9	同步起搏	檢測心電設備對起搏信號的抑制及識別
10	QRST波形	用于模擬儀人體的QRST波形，檢測T波R波等相關性能
11	起搏脈沖	檢測心電設備對起搏信號的抑制
12	疊加信號	對疊加35Hz，50Hz，60Hz正弦波信號的心電信號的干擾抑制
13	異常波形	多種類型的異常波形

波形類型參數列表說明

波形類型	項目	參數
心電波形	普通心電	心率范圍：20 bpm-300 bpm
	竇性心電	心率范圍：20 bpm-100 bpm
	幅度	幅度范圍：0.5 mV，1 mV，2 mV 3種固定幅度

波形類型	項目	參數
尖角波形	心率	心率范圍：20 bpm-400 bpm
	幅度	幅度范圍：0.10mV-5.00mV
	方向	上、下

波形類型	項目	參數
校準波形	心率	心率范圍：30 bpm-120 bpm
	幅度	幅度范圍：0.10mV-5.00mV
	寬度	寬度范圍：40 ms-200 ms

波形類型	項目	參數
心率不齊	二聯率	心率數值：80 bpm 或者40 bpm
	慢二聯率	心率數值：60 bpm 或者30 bpm
	快二聯率	心率數值：120 bpm
	雙向收縮	心率數值：90 bpm或者45 bpm

波形類型	項目	參數
方波	頻率	頻率范圍：0.1 Hz- 5.0 Hz
方波	幅度	幅度范圍：0.10mV-4.00mV

波形類型	項目	參數
正弦波形	頻率	頻率范圍：0 Hz-150 Hz，包括0.67Hz
	幅度	幅度范圍：0.10mV-5.00mV
	偏置電壓	電壓范圍：10 mV-500 mV

波形類型	項目	參數
呼吸波形	呼吸率	心率范圍：5 bpm-120 bpm
	幅度	幅度范圍：0.3R-3R
	窒息時間	時間范圍：0S-120S
	波形周期	周期范圍：20 bpm-120 bpm

波形類型	項目	參數
三角波形	心率	心率范圍：30 bpm-200 bpm
	寬度	寬度范圍：10 ms – 200 ms
	幅度	幅度范圍：0.10mV-5.00mV
	方向	上、下

波形類型	項目	參數
同步起搏	心率	心率范圍：30 bpm-200 bpm
	脈沖寬度	寬度范圍：0.1 ms – 2.0 ms
	脈沖幅度	幅度范圍：0.10mV-4.00mV
	脈沖方向	上、下

波形類型	項目	參數
QRST波	T波幅度	幅度范圍：0.00 mV-1.20 mV
	R波幅度	幅度范圍：0.10mV-4.00mV
	R波心率	心率范圍：10 bpm-200 bpm
	R波寬度	寬度范圍：10 ms – 200 ms
	ST	幅度范圍：-0.90 mV – 0.90 mV

波形類型	項目	參數
起搏脈沖	脈沖心率	心率范圍：20 bpm-300 bpm
	脈沖寬度	寬度范圍：0.1 ms – 2.0 ms
	脈沖幅度	幅度范圍：0.10mV-5.00mV
	脈沖方向	上、下兩個

波形類型	項目	參數
疊加波形	心率	心率數值 80 bpm
	頻率	疊加波形頻率范圍：30 Hz – 60 Hz
	幅度	疊加波形幅度范圍：0.05mV-1.00mV

波形類型	項目	參數
異常波形	波形類型	粗糙型心房顫動
		精細型心房顫動
		心房撲動
		竇性心律不齊
		心跳丟失
		房性心動過速
		結性心律
		室上性心動過速
		房性期前收縮
		結性期前收縮
		室性期前收縮1
		室性期前收縮2
		室性期前收縮3
		室性期前收縮4
		室性期前收縮5
		室性期前收縮6
		多病灶期前收縮
		5 室性期前收縮
		11 室性期前收縮
		24 室性期前收縮
		頻繁多病灶收縮
		室早二聯率
		室早三聯律
		成對室性收縮
		5個室性收縮
		11個室性收縮
		室性心動過速
		粗糙型心室顫動
		精細型心室顫動
		停博
		一級心傳導阻滯
		二級心傳導阻滯
		三級心傳導阻滯
		右束枝傳導阻滯
		左束枝傳導阻滯
		呼吸性心律不齊
		竇性心動過緩
	周期	時間范圍：10S – 60S

波形類型

項目

參數

菜單設置	默認波形	可以選擇波形類型中的任一波形作為開機默認波形
	語言選擇	軟件語言選擇中英文
	自動關機	設置無按鍵操作是的自動關機時間，單位為小時
	顯示幫助	開機后的按鍵幫助是否顯示
	亮度調節	查看亮度調節，保持配置，然后關機
	保存設置	更改軟件設置后是否保存設置，以備下次開機使用
	出廠設置	恢復出廠默認的廠家設置

SKX-2000SUP+（帶有創壓）操作手冊下載

SKX-2000 操作視頻

SKX-2000+ 操作高清視頻
