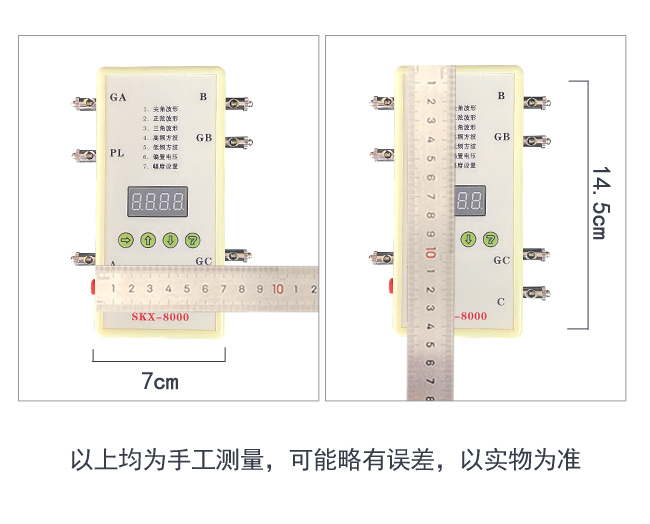

尺寸重量說明（以下均為手工測量，可能略有誤差，具體以實物為準）
名稱 | 長（cm） | 寬 | 高 | 重量 |
儀器 | 7 | 14.5 | 2.8 | 224.5 |

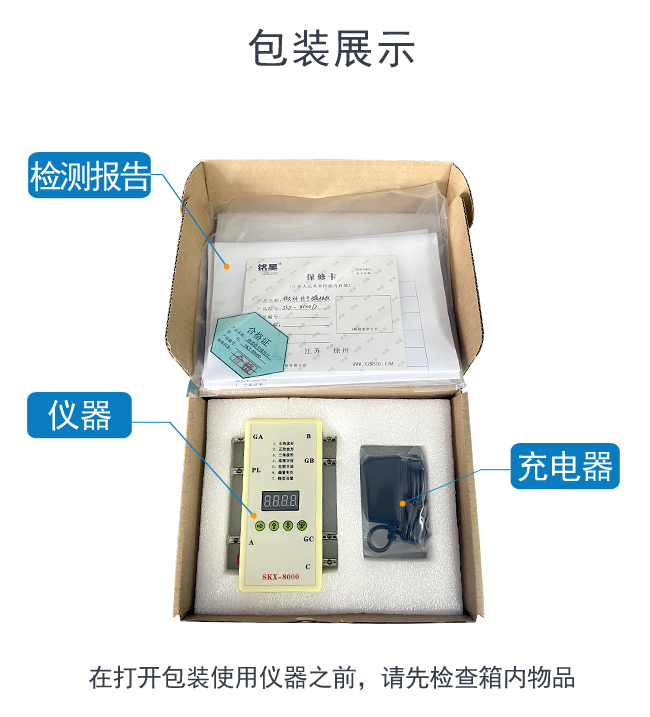

包裝盒（內含儀器） | 25 | 19 | 7 | 520 |
本模擬儀可以輸出如下波形：
① 尖角波
② 正弦波
③ 三角波形
④ 高頻方波
⑤ 低頻方波
⑥ 偏置電壓
⑦ 幅度設置
數碼管第一位數字代表的是波形類型，分別代表上述波形，通過更改此位數字來產生不同的波形。
輸出說明：同步三路波形輸出，一路偏置電壓輸出。
A-GL 第一路標準信號輸出，信號輸出幅度范圍：200uV-10uV
B-GB 第二路標準信號輸出，信號輸出幅度范圍：2000uV-100uV
C-GC 第三路標準信號輸出，信號輸出幅度范圍：2000mV-100mV
PL 偏置電壓信號輸出，信號輸出幅度范圍：600mV-0mV
GA,GB,GC是公共端，A，B，C分別為信號輸出端，如果需要測試偏置電壓，請將信號端負極連接PL端。
波形詳細說明：
1、尖角波形：底部寬度：10ms-150ms
心率范圍：20bpm-200bpm
2、正弦波形：頻率范圍：1Hz-100Hz
3、三角波形：頻率范圍：1Hz-100Hz
4、高頻方波：頻率范圍：100Hz-10000Hz
5、低頻方波：頻率范圍：0.5Hz-90Hz
6、偏置電壓：頻率范圍：0mV-500mV
7、幅度設置：幅度范圍：1-200
第一通道（A-GA）幅度定義：200代表200uV，10代表10uV。200uV-10uV誤差范圍2%。
第二通道（B-GB）幅度定義：200代表2000uV，10代表100uV。2000uV-100uV誤差范圍2%。
第三通道（C-GC）幅度定義：200代表2000uV，10代表100uV。2000uV-100uV誤差范圍2%。
當數值設置為5以下時，誤差相對應要增加，測試結果設置為1時對應的誤差范圍＜5%
整機功耗：
整機功耗＜48mA 滿電后可工作48小時。
更詳細的說明請下載操作手冊
